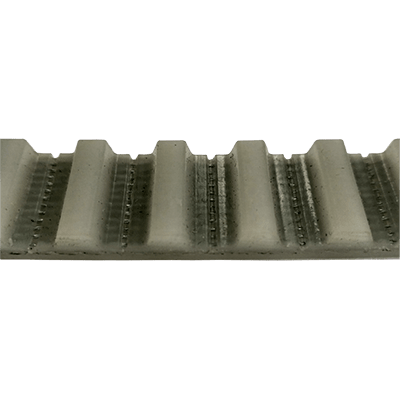

Зубчатые ремни

Какие бывают зубчатые ремни

Основное различие — профиль и шаг зуба. Эти параметры определяют совместимость со шкивом, поэтому одинаковая длина еще не означает взаимозаменяемость.

Как работает зубчатая ременная передача

Зубья входят в соответствующие впадины шкива, силовой корд воспринимает растягивающую нагрузку. Корпус изделия передает усилие дальше по контуру. За счет зацепления сохраняется заданное передаточное отношение. Большое предварительное натяжение не требуется, поэтому нагрузка на опоры валов и подшипники ниже. В отличие от некоторых цепных систем, такому приводу не нужна смазка.

Где применяются зубчатые ремни

Приводные элементы ставят на промышленные станки и ЧПУ, конвейерное оборудование, упаковочные машины, роботизированные механизмы. Еще одна область — системы позиционирования, линейные перемещения и другая техника, где требуется согласованное движение узлов.

Как подобрать зубчатый ремень

При замене сначала проверьте маркировку старой детали. Для подбора нужны:

• профиль;
• расстояние между зубьями;
• длина, ширина;
• число зубьев;
• параметры шкива;
• материал корпуса и корда;
• условия работы привода.

Совпадения только по длине недостаточно. Несовместимая геометрия зуба не подойдет к шкиву, даже если остальные характеристики близки. В продаже встречаются резиновые и полиуретановые исполнения.

Как читать маркировку зубчатого ремня

Например, HTD 320 8M 20: HTD обозначает семейство, 320 — расчетную длину, 8M — типоразмер зуба, 20 — ширину. Система обозначений зависит от серии и производителя, поэтому перед заказом маркировку лучше сверить с карточкой товара.

Замкнутый или открытый зубчатый ремень

Замкнутый вариант имеет форму кольца заданной длины и служит для вращательной передачи между шкивами. Открытые ремни используют прежде всего в линейных приводах. В ассортименте Beltprivod есть открытые исполнения HTD.

Как заказать зубчатый ремень

Чтобы купить подходящее изделие, укажите маркировку либо основные размеры. Если надпись стерлась, понадобятся серия, расстояние между зубьями, длина, ширина и их количество.

Часть позиций есть на складе в Санкт-Петербурге. Доступны доставка и самовывоз. Условия отправки в другие регионы России можно уточнить у компании.
