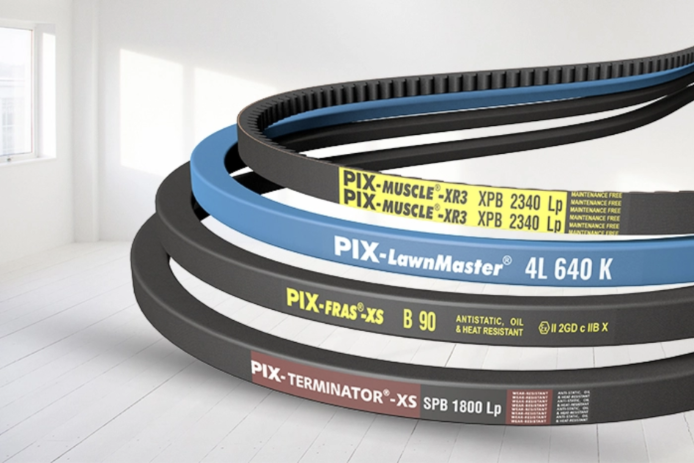

Подбор клиновых ремней

Основная функция клиновых ремней – передача крутящего момента между ведущим и ведомым валами путем трения боковых поверхностей. Этот способ передачи усилия используется на практике чаще всего, поскольку обладает множеством преимуществ:

1. Простая конструкция ременной передачи, высокая прочность. Изделия состоят из трех слоев специального резинового материала (эластичного слоя, слоев растяжения и сжатия), которые усилены кордшнуром или кордом. Конструкция также защищена оберткой в виде прорезиненной ткани.
2. Стабильная работа при экстремальных нагрузках. В случаях, когда зубчатая или цепная передача выходят из строя из-за превышения допустимой нагрузки на шкив, ремень клинового типа просто проскальзывает, оставаясь целым.
3. Бесшумная работа. Резиновый слой выполняет функцию демпфера, предотвращающего вибрации и удары.
4. Невысокие требования к геометрическим параметрам. При клиноременной передаче не важна точность геометрии ремня, так как в ходе эксплуатации он в любом случае вытягивается и постепенно изнашивается. В этом заключается значительное эксплуатационное преимущество клиновых ремней, в особенности, когда речь идет о системах натяжителем.
5. Большая область применения. Передача механической энергии к рабочим механизмам при помощи гибкой ременной связи широко используется в автомобилестроении, машиностроении, сельском хозяйстве, промышленности и других отраслях.
6. Простой уход. Изделия почти не нуждаются в обслуживании и работают до полного износа. Их только требуется периодически подтягивать для коррекции растяжения и изнашивания.

Подбор клинового ремня по профилю

Большинство изношенных ременных передач являются стандартными. Даже если на изношенном изделии не осталось никаких обозначений, новый ремень можно выбрать по габаритам с помощью линейки, штангенциркуля или рулетки, определив его длину и профиль.

В соответствии с ГОСТ 1284.1-89, при маркировке ременных передач указывают их профиль (буквенное обозначение) и расчетную длину. Первая буква обозначает тип профиля – геометрические размеры по сечению. Для определения профиля измеряют расчетную ширину (Wp), высоту (T) и ширину большого основания (W). Полученные параметры сверяют с таблицей профилей и определяют нужное сечение. Ременную передачу также можно подобрать по размерам шкива, измерив ширину и глубину его канавки. Эти параметры помогут определить маркировку профиля.

Расчет длины клинового ремня

В ходе эксплуатации геометрия резинотехнических деталей меняется до 10%, что существенно облегает подбор клиновых ремней по длине. Изделия американского или европейского производства подбираются по параметрам, которые отличаются от размеров, предусмотренных ГОСТ 1284.1-89. Согласно американскому стандарту RMA, длина указывается по внутреннему диаметру в дюймах. В соответствии с европейским стандартом DIN 2215 продукция маркируется с указанием номера профиля и длины по внутреннему радиусу. Все измерения выполняются только в свободном положении, без натяжения. Длина моделей российского производства измеряется по корду. Внутреннюю длину изделий можно замерять по положению, занимаемому ремнем на приводных шкивах, при помощи сантиметра или гибкой рулетки.

Доступные варианты замены ремней клинового типа по длине

Все приводные системы, работающие на клиновых ремнях, имеют натяжку. Учитывая огромное количество типов приводов разных размеров, существует множество вариантов изменения длины изделия в меньшую или большую сторону.

Самые распространенные варианты замены ремней по длине:

1. Если длина менее 1000 мм, то можно ставить деталь длиной +/- 10 мм от установленной ранее.
2. Если от 1000 до 1500 мм, то +/- 13 мм.
3. Если от 1500 до 2000 мм, то +/- 17 мм.
4. Если от 2000 до 2500 мм, то +/- 19 мм.
5. Если от 2500 до 3000 мм, то +/- 22 мм.
6. Если от 3000 до 4000 мм, то +/- 30 мм.
7. Если более 4000 мм, то +/- 40 мм.

В подавляющем большинстве случаев (около 99%) разница в длине ремня компенсируется с помощью натяжного шкива, который применяется во всех приводных системах, работающих на клиновых передачах. Сдвиг на планке фиксации шкива в 2 раза меньше по сравнению с изменением длины ремня. Например, если устанавливаемый клиновый ремень длиннее исходного на 30 мм, то болт на фиксирующей планке сдвигается на 15 мм.
